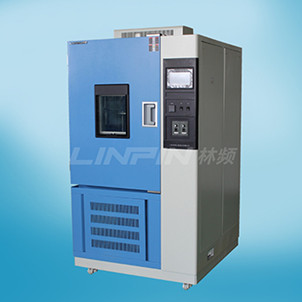

臭氧老化試驗箱整體結構設計講解
來源：林頻儀器 時間：2020-07-01 10:45摘要： 臭氧老化試驗箱總體設計尾門有效的部位設定一個全透明對話框，用于觀察房間內試件的轉變。視窗選用雙層空心鋼化夾膠玻璃,里側膠合板內置式導電膜，具備全透明、隔熱保溫、...
臭氧老化試驗箱總體設計尾門有效的部位設定一個全透明對話框，用于觀察房間內試件的轉變。視窗選用雙層空心鋼化夾膠玻璃,里側膠合板內置式導電膜，具備全透明、隔熱保溫、不容易造成蒸氣起霜等優勢。
臭氧老化試驗箱選用短軸電風扇的電機開展拌和，耐高溫低溫之不銹鋼板多翼式離心葉輪,以達抗壓強度熱對流豎直外擴散循環系統，使試驗室內的溫度勻稱并一直長期保持。
設備選用無反作用力門拉手，實際操作更非常容易，設備底端安裝高質量可移動式PU主題活動輪，能夠很便捷地將設備移到指定位置，后將萬向輪固定不動。
臭氧老化試驗箱試品架的規定：
1、由機殼、電子元件、臭氧消毒機這幾大型部件構成。
2、在所規定的伸展下要工裝夾具固定不動試件的兩邊，與臭空氣氧化氣體觸碰時，試件的長短方位要與氣旋方位基礎平行面。
3、工裝夾具應由不易溶解臭氧的原材料(比如鋁)做成。
4、使試件轉動速率在(20^-25)mm/s中間，在一豎直干氣旋的平面圖內，每一件試件持續地順著同樣的方式挪動。
5、同一個試件轉動一周的時間為(8^-12)min.試件的掃描儀總面積(圖2中表明的黑影一部分)至少是試驗箱的合理總面積的40%。
6、試件制取應合乎GB/T9865.1的要求。試件從新制壓模出的試片上裁取，假如必須，能夠從制成品上裁取。
7、每一實驗標準至少應用3個試件。
8、臭氧老化試驗箱條形規范試件總寬為不小于10毫米，薄厚2.Omm士0.3mm，拉申前工裝夾具兩邊間試件的長短不少于40mm。
